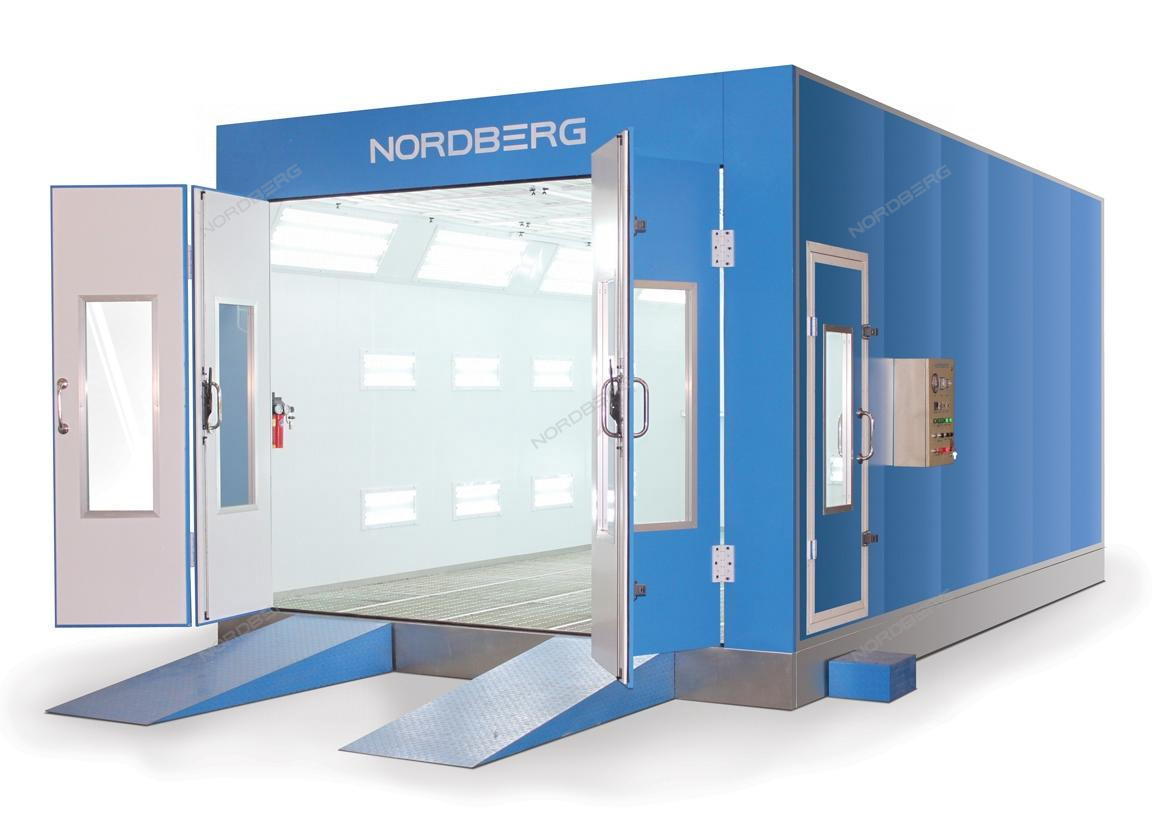

Покрасочная камера NORDBERG LUX

Окрасочно-сушильная камера (ОСК) NORDBERG LUX с горелкой предназначена для окраски легковых автомобилей целиком или частично. Камера представляет собой кабину на металлическом основании с вентиляторной группой для нагнетания избыточного давления воздуха внутри кабины и для обеспечения устойчивого воздухопотока.

ФУНКЦИОНАЛ

• Покраска — поддержка температуры 20–25 °C в зависимости от краски.
• Сушка — температура 60–80 °C с учётом типа краски и пластмассовых деталей.
• Продувка — кратковременный режим для удаления летучих соединений и остывания после сушки.

ПРЕИМУЩЕСТВА

КОРПУС

• Надежная конструкция: кабина состоит из сэндвич-панелей с дополнительными рёбрами жёсткости, выполненных из металла толщиной 0,6 мм и наполненных минеральной ватой Rockwool 50 мм. Это продлевает срок службы и предотвращает деформацию панелей из-за давления воздуха.
• Прочное основание: усилено дополнительными опорами.
• Дверь оператора: усилена изнутри, снабжена ручкой «антипаника», оснащена закаленным стеклом.
• Въездные трапы: в комплекте, размер 2000х750 мм.

ОСВЕЩЕНИЕ

• Качественное освещение: боковые LED-светильники Philips вмонтированы вертикально в панели, а угловые расположены по всей длине камеры. Светильники энергосберегающие и выполнены во взрывозащищенном исполнении.
• Потолочные светильники: 8 наклонных светильника по 4 лампы 16 Вт в каждом. Итого 32 лампы 512 Вт
• Настенные светильники: 18 вертикальных светильника по 2 лампы 8 Вт в каждом. Итого 36 ламп 288 Вт. 2 светильника расположены на задней стенке ОСК.

СИСТЕМА УПРАВЛЕНИЯ

• Удобное управление режимами: пневматическая заслонка (шибер) обеспечивает быстрое и надежное переключение режимов без отключения моторов.
• Дополнительные фильтры: перед и после заслонки обеспечивают чистоту воздуха.
• Точный контроль температуры: японский контроллер Shinko с функцией сохранения параметров позволяет легко программировать режимs работы.
• Многофункциональный пульт управления: режимы окраски, окраски с подогревом, сушки, управление освещением, таймер, температурное реле, индикация ошибок и датчик давления.

ТЕПЛООБМЕННИК

• Современный теплогенераторный блок: изготовлен из профилированной оцинкованной стали, включает высококачественные компоненты: моторы, теплогенератор, фильтры, заслонку, горелку, пневмоцилиндр и шибер. Внутренние поверхности оцинкованы, наружные окрашены.
• Эффективный нагрев: камера оснащена итальянской дизельной горелкой RIELLO RG5S.

СИСТЕМА ВЕНТИЛЯЦИИ и ФИЛЬТРАЦИИ

• Регулируемый воздухообмен: перфорированная панель из оцинкованной стали на блоке воздуховода обеспечивает оптимальное движение воздуха.
• Высокая эффективность вентиляции: центробежные электромоторы (7,5 кВт) обеспечивают высокую производительность (25 000 м³/час) при низком уровне шума и вибрации.
• Полный комплект фильтров: все необходимые элементы входят в стандартный комплект поставки.

УСТАНОВКА

• Универсальность: камеру можно установить на полу или в приямок.
• Размещение в ограниченном пространстве: вентиляционный блок опционально можно разместить с любой стороны камеры.
• Гибкость монтажа вентиляторов: возможна установка сбоку, сзади или сверху камеры (при верхнем креплении требуется усиленная конструкция).
• Проездное исполнение: опционально возможно изготовление с дополнительными воротами.

КОМПЛЕКТАЦИЯ

• Кабина из сэндвич-панелей
• Система освещения
• Вентиляция и теплообменник
• Фильтры
• Пульт управления
• Элементы крепления

*Вентиляционные коробы в комплект не входят!

Для ввода камеры в эксплуатацию необходимо дополнительно приобрести:

• S7-1 Герметик белый (Glass Glue, white) – 5 шт.
• S7-2 Герметик полиуретановый (Glass Glue, polyurethane) – 5 шт.
• Воздуховодные коробы (количество зависит от размеров помещения).
• Бак для дизельного топлива – 1 шт.
• Провода для подключения пульта управления (длина зависит от размеров помещения).
• Въездные трапы (при установке камеры на пол) – 1 комплект.

NORDBERG LUX — надёжное решение для качественной покраски и сушки автомобилей.

Характеристики

Наружные габариты, м 7х5,6х3,4 Внутренние габариты, м 6,9x3,9x2,65 Ворота, м 3,2x2,6, 4-створчатые Высота основания, мм 300 Основание - напольные решетки 5 рядов - 30 шт. Рамки напольных фильтров воздухораспределительные пластины Потолочные светильники 8 шт. по 4 лампы 16 Вт, итого 32 лампы 512 Вт Настенные светильники 18 шт. по 2 лампы 8 Вт. Итого 36 ламп 288 Вт Стеновые сэндвич-панели (материал, толщина) минеральная вата — Rockwool, 50 мм Теплогенераторный блок изготовлен из профилированного металла стенки - сандвич панель Горелка RIELLO RG5S Расход дизельного топлива горелки, кг/ч 13,5-26,1 Тепловая мощность горелки, кВт 160-309,5 Теплообменник изготовлен из термостойкой, нержавеющей стали 1645x700x1260 мм Мощность теплообменника (не горелки), кВт 300 Электромотор притока 7,5 кВт 20000 м³/час центробежный Электромотор вытяжки 7,5 кВт 20000 м³/час центробежный Трапы въездные есть Воздушная заслонка-шибер есть Система фильтрации подготовительный, потолочный, напольный, угольный Датчик давления стрелочный Пульт управления Управляющее реле. Режимы работ: окраска, окраска с подогревом, сушка. Выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления. Температурный японский контроллер с функцией сохранения параметров. Противопожарный датчик есть Потребляемая мощность, кВт 17 Освещенность, лк 950 Скорость воздухопотока в пустой камере, м/с 0,25 Уровень шума, дБ 80
