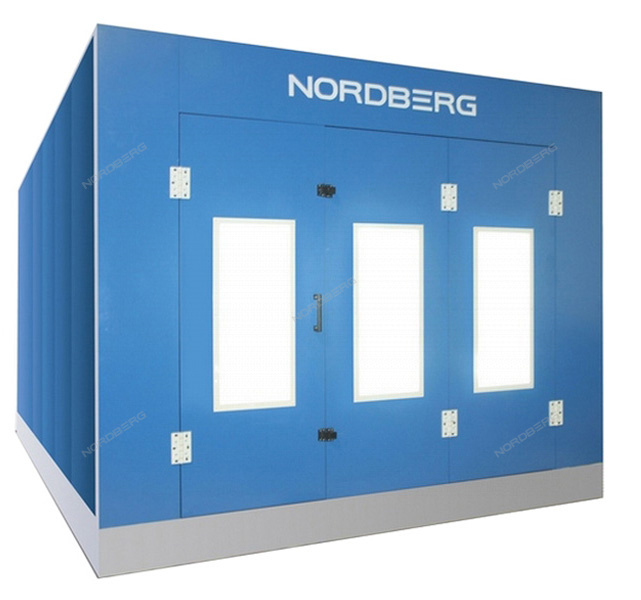

Покрасочная камера NORDBERG STANDART

Окрасочно-сушильная камера NORDBERG STANDART предназначена для окрашивания кузова автомобиля, запасных частей, а также сушки в помещении, защищённом от пыли. Камера представляет собой кабину на металлическом основании с вентиляторной группой, обеспечивающей избыточное давление воздуха внутри и стабильный воздухопоток.

ФУНКЦИОНАЛ

• Покраска — поддержка температуры 20–25 °C в зависимости от краски.
• Сушка — температура 60–80 °C с учётом типа краски и пластмассовых деталей.
• Продувка — кратковременный режим для удаления летучих соединений и остывания после сушки.

ПРЕИМУЩЕСТВА

КОРПУС

• Надежная конструкция: кабина состоит из сэндвич-панелей с дополнительными рёбрами жёсткости, выполненных из металла толщиной 0,6 мм и наполненных пенополистиролом. Это продлевает срок службы и предотвращает деформацию панелей из-за давления воздуха.
• Прочное основание: усилено дополнительными опорами под 2-м и 4-м рядами решеток.
• Дверь оператора: усилена изнутри, оснащена закаленным стеклом.

ОСВЕЩЕНИЕ

• Качественное освещение: боковые LED-светильники Philips вмонтированы вертикально в панели, а угловые расположены по всей длине камеры. Светильники энергосберегающие и выполнены во взрывозащищенном исполнении.
• Потолочные светильники: 8 наклонных светильника по 4 лампы, 16 Вт в каждом. Итого 32 лампы 512 Вт.
• Настенные светильники: 8 вертикальных светильника по 2 лампы, 16 Вт в каждом. Итого 16 ламп 256 Вт.

СИСТЕМА УПРАВЛЕНИЯ

• Удобное управление режимами: пневматическая заслонка (шибер) обеспечивает быстрое и надежное переключение режимов без отключения моторов.
• Дополнительные фильтры: перед и после заслонки обеспечивают чистоту воздуха.
• Точный контроль температуры: японский контроллер Shinko с функцией сохранения параметров позволяет легко программировать режимы работы
• Многофункциональный пульт управления: режимы окраски, окраски с подогревом, сушки, управление освещением, таймер, температурное реле, индикация ошибок и датчик давления.

ТЕПЛООБМЕННИК

• Современный теплогенераторный блок: изготовлен из профилированной оцинкованной стали, включает высококачественные компоненты: моторы, теплогенератор, фильтры, заслонку, горелку, пневмоцилиндр и шибер. Внутренние поверхности оцинкованы, наружные окрашены.
• Эффективный нагрев: камера оснащена итальянской дизельной горелкой Riello F40.

СИСТЕМА ВЕНТИЛЯЦИИ и ФИЛЬТРАЦИИ

• Регулируемый воздухообмен: перфорированная панель из оцинкованной стали на блоке воздуховода обеспечивает оптимальное движение воздуха.
• Высокая эффективность вентиляции: радиальные электромоторы (7,5 кВт) обеспечивают высокую производительность (25 000 м³/час) при низком уровне шума и вибрации.
• Полный комплект фильтров: все необходимые элементы входят в стандартный комплект поставки.

УСТАНОВКА

• Универсальность: камеру можно установить на полу или в приямок.
• Размещение в ограниченном пространстве: вентиляционный блок опционально можно разместить с любой стороны камеры.
• Гибкость монтажа вентиляторов: возможна установка сбоку, сзади или сверху камеры (при верхнем креплении требуется усиленная конструкция).
• Проездное исполнение: опционально возможно изготовление с дополнительными воротами.

КОМПЛЕКТАЦИЯ

• Кабина из сэндвич-панелей
• Система освещения
• Вентиляция и теплообменник
• Фильтры
• Пульт управления
• Элементы крепления

*Вентиляционные коробы в комплект не входят!

Для ввода камеры в эксплуатацию необходимо дополнительно приобрести:

• S7-1 Герметик белый (Glass Glue, white) – 5 шт.
• S7-2 Герметик полиуретановый (Glass Glue, polyurethane) – 5 шт.
• Воздуховодные коробы (количество зависит от размеров помещения).
• Бак для дизельного топлива – 1 шт.
• Провода для подключения пульта управления (длина зависит от размеров помещения).
• Въездные трапы (при установке камеры на пол) – 1 комплект.

NORDBERG STANDART — надёжное решение для качественной покраски и сушки автомобилей.

Характеристики

Наружные габариты, м 7x5,25x3,4 Внутренние габариты, м 6,9x3,9x2,65 Ворота трехстворчатые Высота основания, мм 300 Основание - напольные решетки 5 рядов - 30 шт. Рамки напольных фильтров сетка Потолочные светильники 8 шт. по 4 лампы 16 Вт, итого 32 лампы 512 Вт Настенные светильники 8 шт. по 2 лампы 16 Вт, итого 16 ламп 256 Вт Стеновые сэндвич-панели (материал, толщина) теплонаполнитель EPS, 50 мм Теплогенераторный блок изготовлен из профилированной оцинкованной стали Горелка RIELLO F40 серия G20 Расход дизельного топлива горелки, кг/ч 8 - 18 Тепловая мощность горелки, кВт 95 - 213 Теплообменник изготовлен из термостойкой, нержавеющей стали 1620x700x920 мм Мощность теплообменника (не горелки), кВт 210 Электромотор притока 7,5 кВт 25000 м3/час радиальный Электромотор вытяжки 7,5 кВт 25000 м3/час радиальный Трапы въездные опционально Топливный бак опционально Воздушная заслонка-шибер есть Система фильтрации подготовительный, потолочный, напольный, угольный Датчик давления жидкостной Пульт управления Управляющее реле. Режимы работ: окраска, окраска с подогревом, сушка. Выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления. Температурный контроллер японской компании с функцией сохранения параметров. Противопожарный датчик есть Потребляемая мощность, кВт 16,5 Освещенность, лк 800 Скорость воздухопотока в пустой камере, м/с 0,25 Уровень шума, дБ 80
