Описание

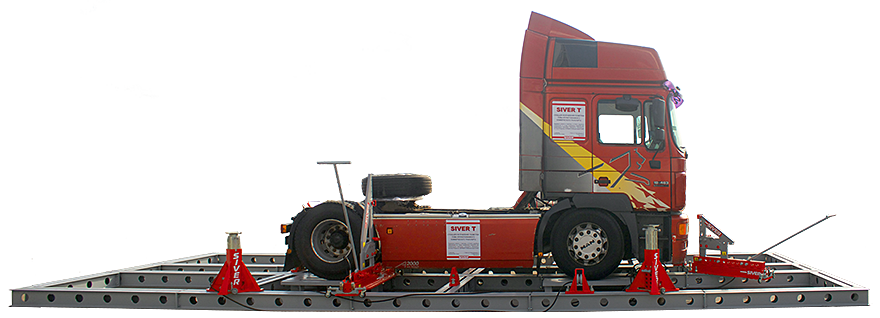

Напольный стапель «SIVER T» предназначен для исправления геометрии рам крупнотоннажного коммерческого автотранспорта. Оборудование имеет сертификат соответствия требованиям безопасности.
Напольная рама
Основу стенда составляет модульная рама, которая собирается с помощью крепежных деталей и монтируется в подготовленный приямок заподлицо с бетонным полом. Рабочая документация для железобетонной рамной конструкции и фундамент под стапель предоставляется.
В пазы рамы крепятся силовые устройства, упоры, домкраты, анкерные ролики и дополнительные аксессуары.
Размер рамы – 5,7 х 18 м (возможно изменение размеров под требования заказчика).
Правка рамы в горизонтальной плоскости
Для исправления перекосов рамы в горизонтальной плоскости используются горизонтальные силовые устройства и горизонтальные упоры, фиксирующиеся на раме. Силовые треугольники позволяют регулировать высоту приложения усилия.
Горизонтальное силовое устройство
- Удобные колеса для перемещения
- Съемная ручка
- Усилие гидроцилиндра – 20 тонн
- Ход штока – 350 мм
- Шаг установки силовых упоров – 80 мм
- Комплект анкеров для фиксации на раме
Горизонтальный упор
- Удобные колеса для перемещения
- Съемная ручка
- Шаг установки силовых упоров – 80 мм
- Комплект анкеров для фиксации на раме
Набор силовых упоров с комплектом фиксаторов
- Треугольник большой
- Треугольник малый
- Удлинитель.
- Болт с гайкой
- Палец
Правка рамы в вертикальной плоскости
Перекосы рамы в вертикальной плоскости исправляются при помощи вертикальных силовых устройств (домкратов), фиксируя раму при помощи цепей и анкерных роликов.
Вертикальный домкрат
- Подпружиненные колеса для быстрого и удобного перемещения
- Газовая пружина для удобства регулировки высоты
- Дополнительная фиксация штока при работе без подключения к гидросистеме
- Усилие гидроцилиндра – 20 тонн
- Минимальная высота – 500 мм
- Максимальная высота – 1250 мм
- Шаг регулировки высоты – 50 мм
- Ход штока – 350 мм
Анкерные ролики и цепи
- Используются для фиксации рамы автомобиля к рельсовой системе, и для изменения направления вытяжки.
- Большой анкерный ролик
- Малый анкерный ролик
- Цепь 10т 4м с крюком и фиксатором
- Цепь 20т 4м с крюком и фиксатором
Комплект упоров поворотных (для вертикального домкрата 20 т)
Исправление заломов рамы
Для исправление заломов и локальных повреждений рамы, а так же для для прессования и клепки используются гидравлические струбцины с усилием 10 или 20 т.
Для силовой струбцины 20т дополнительно поставляются:
- комплект для установки заклёпок 10, 12, 14 мм
- комплект угловых упоров 90°, 105°
- упор
Пневмогидравлическая насосная станция
Для управления работой силовых устройств, домкратов и струбцин используется насосная станция.
- Управление 4-мя гидроцилиндрами одновременно
- Контроль усилия с помощью манометра
- Рабочее давление 7-14 бар
- Объем масляного бака 15 литров.
Возможно так же дополнительно использование ручных и пневмо-гидравлических насосов.
Дополнительное оборудование и аксессуары
SVR.2030 Комплект захватов для правки двутавровых рам полуприцепов
- Изготовлены из алюминиевого сплава
- Захват c шплинтом – 2 шт.
- Усиливающий фланец – 4 шт.
SVR.1294 Комплект захватов для правки швеллерных рам
- Изготовлены из алюминиевого сплава
- Захват c шплинтом – 2 шт.
- Усиливающий фланец – 2 шт.
SVR.1555 Захват (крюк) для правки рам прицепов и полуприцепов
УР-01 Упор регулируемый для правки полуприцепов
Комплект из 2-х шт.
ОГ-01 Опора для гидроцилинда 20т с фиксаторами крепления
КПУ-08 Комплект пластин-упоров универсальный
- Размер 250 х 80 x 10мм; 20мм; 30мм; 50мм
SIVER TCU10.3.5 Подкатная силовая башня для правки повреждений кабины. Дополнительная опция
- Гидравлический цилиндр 10т
- Высота – 3,5 м
- Длина – 1,9 м
СПС-02 Стенд для хранения инструмента и аксессуаров. Дополнительная опция
- Размер – 1,9 х 3 х 0,8 м
- Полки – 3 шт.
- Крючки – 42 шт.
- Защитные коврики
Примеры использования стенда Сивер Т
Технические характеристики
Комплектация. Стартовый комплект:
| Рама 5,5*18 м, состоящая из продольных и поперечных силовых закладных балок | 1 шт. |
| ГП-20 Горизонтальное силовое устройство с ГЦ 20т 700 бар с комплектом силовых треугольников (AL) | 2 шт. |
| ГУ-20 Горизонтальный упор в комплекте с силовым треугольником (AL) | 1 шт. |
| ДВ-20 Домкрат гидравлический 20т 700 бар | 2 шт. |
| SVR-2504 Комплект упоров поворотных (для вертикального домкрата 20т) | 2 шт. |
| СГС-10 Струбцина гидравлическая 10т 700 бар в комплекте с упором, зев 140*175 мм, вес 17,5 кг | 1 шт. |
| СГС-20 Струбцина гидравлическая 20т 700 бар в комплекте с упором, зев 240*200, вес 37,5 кг | 1 шт. |
| УМ-10 Анкерный ролик 10т | 2 шт. |
| УБ-20 Анкерный ролик 20т | 2 шт. |
| Ц10.30 цепь 10 т 4 м с крюком (звено 10*30) | 2 шт. |
| Ц16.48 цепь 20 т 4 м с крюком (звено 16*48) | 2 шт. |
| ГС-01 Пневмогидравлическая станция с 4 выходами и манометром, бак 15л ,700 бар, пульт управления, 4 шланга по 8 метров | 1 шт. |
Опционные аксессуары
| СТИ-01 Тележка для хранения аксессуаров | |
| СПС-02 Система хранения 1900х3000х800 (3 полки, 42 крюка, коврики) | |
| SIVER DATA T Электронная измерительная система | |
| SIVER TCU10.3.5 Силовое устройство для правки кабин, Н3,5 м (St+AL) |
1. Основание силового устройства – 1 шт. 2. Профиль вертикальный AL (алюминий) – 2 шт. 3. Соединитель профиля (алюминий) – 1 шт. 4. Блок-ролик для цепи – 1 шт. 5. Силовая скоба-соединитель (алюминий)– 2 шт. 6. Пластина блока (алюминий) – 2 шт. 7. ГЦ обратного действия 10 т – 1 шт. 8. Держатель обратного гидроцилиндра – 1 шт. 9. Тяга силового устройства L 3.5м (алюминий) – 1 шт. 10. Тяга силового устройства L 2м (алюминий) – 1 шт. 11. Фиксатор цепи – 2 шт. 12. Цепь с крюком 5 м – 1 шт. 13. Фиксатор (болтовой) - 9 шт. 14. Фиксатор Д20(палец) – 4 шт. 15. Фиксатор Д35(палец) – 13 шт. 16. Колесная опора – 1 шт. 17. Ручка транспортировочная – 1 шт. 18. Анкерные фиксаторы – 4 шт. |
